什么是CTU（编码树单元）技术

CTU（编码树单元，Coding Tree Unit）是H.265/HEVC（高效视频编码）标准中用于视频编码的基本单位，其核心作用是将图像划分为更小的块以进行高效压缩。CTU的设计灵活且具有层次结构，能够根据图像内容的不同区域采用不同大小的编码块，从而实现更高的压缩效率和图像质量。

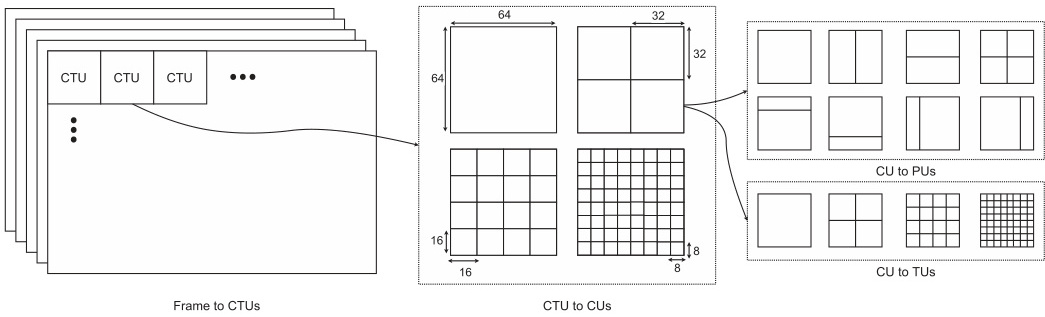

CTU的基本概念与结构

1. 定义与作用：
   • CTU是H.265/HEVC中的基本编码单元，类似于H.264/AVC中的宏块，但其灵活性更高，支持更大的尺寸范围（从16x16到64x64像素）。

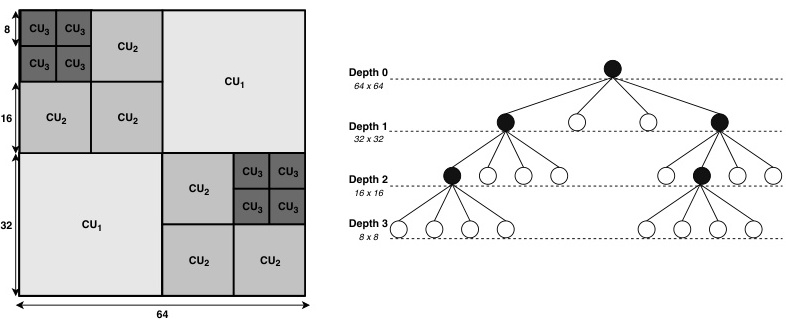

   • CTU通过四叉树结构递归划分，可以进一步细分为多个子单元，包括编码单元（CU）、预测单元（PU）和转换单元（TU）。
2. 尺寸与灵活性：
   • CTU的尺寸可以是16x16、32x32、64x64像素，甚至可以扩展到更大的尺寸（如128x128像素），这取决于图像内容的复杂性。
   • CTU的灵活性体现在其能够根据图像的纹理复杂度动态调整大小，例如在平坦区域使用较大的CU，在细节区域使用较小的CU。
3. 组成结构：
   • 每个CTU由一个亮度编码树块（CTB）和两个色度编码树块（CB）组成，亮度块的大小是色度块的四倍。

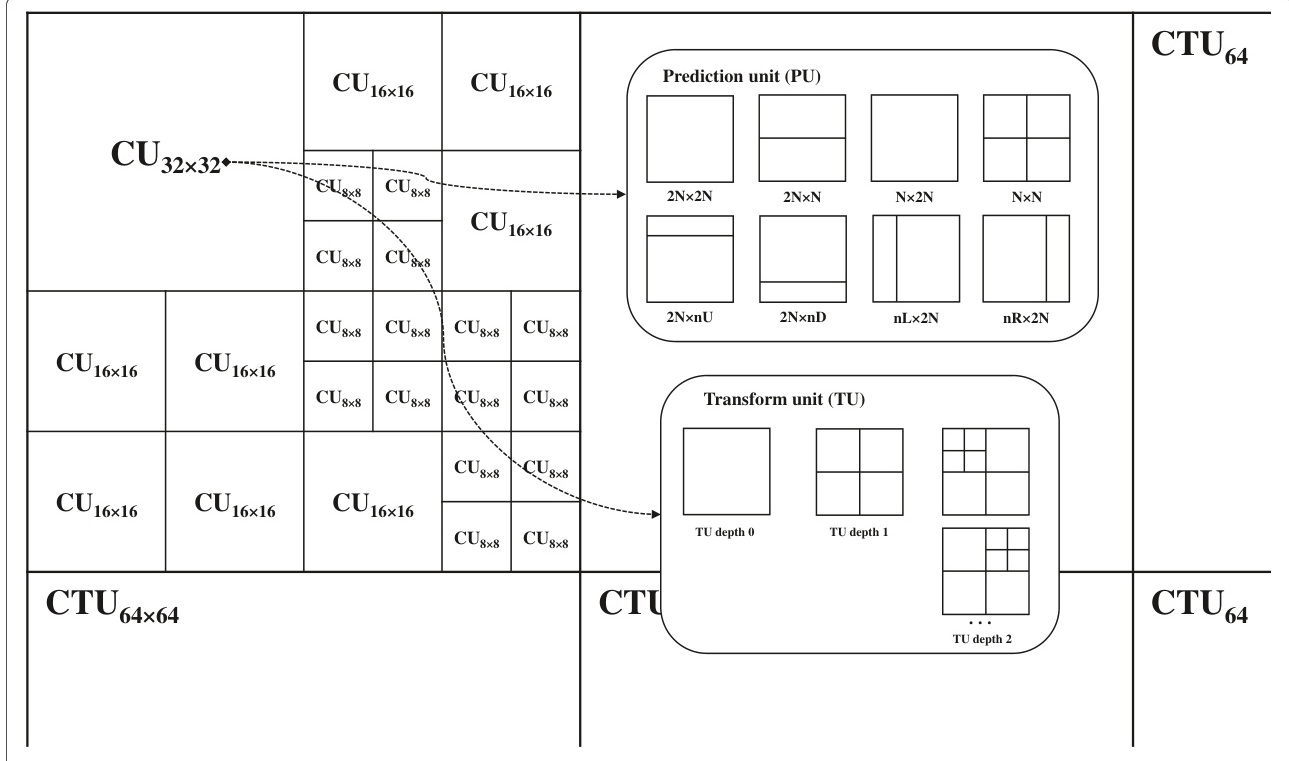

   • CTU内部可以进一步划分为多个编码单元（CU），每个CU可以进一步划分为预测单元（PU）和转换单元（TU），形成四叉树结构。

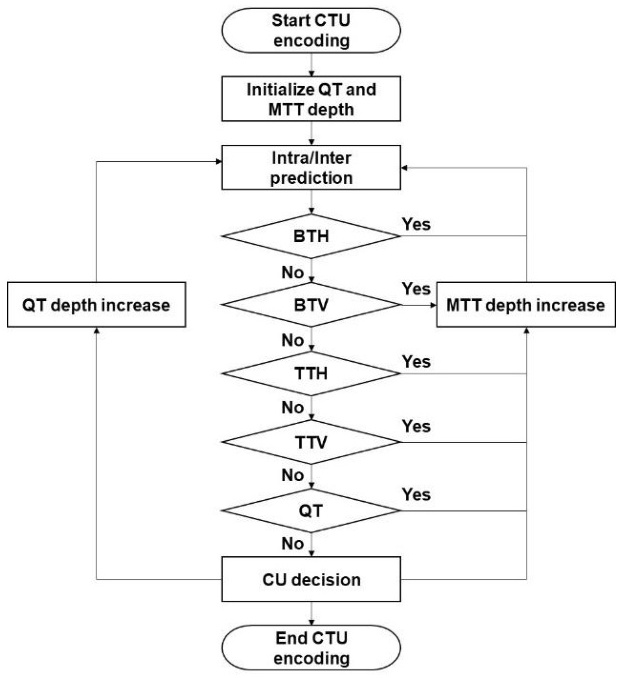

CTU的编码过程

CTU的编码过程包括以下步骤：

1. 初始化：
   • 设置量化参数（QT）和运动估计/预测（ME/MT）的深度。

   • 初始化CU和PU的深度，并根据当前帧的数据类型选择合适的预测方法。

2. 递归划分：
   • CTU按照四叉树结构递归划分为更小的CU，每个CU可以进一步划分为PU和TU。CU的深度决定了其最终的分割粒度。


   • 每个CU会根据其内容选择最佳的分割方式，如跳过模式、内插模式或帧间预测模式。
3. 预测与变换：
   • 对于每个PU，选择合适的预测模式（如内插预测或帧间预测），并生成预测残差。
   • 对于每个TU，执行离散余弦变换（DCT）或离散正弦变换（DST），并进行量化处理。
4. 调整与优化：
   • 根据重建误差（RD值）动态调整CU的深度，以优化压缩效率。
   • 使用率失真优化算法（如RDO算法）来选择最佳的分割策略。

CTU的优势与特点

1. 高效性：
   • CTU通过灵活的块划分特性，能够显著提高压缩效率，同时保持高质量的图像输出。
   • 在相同视频质量下，CTU相比H.264/AVC的宏块能够显著降低比特率。
2. 适应性：
   • CTU可以根据图像内容的不同区域采用不同大小的块，从而更好地处理纹理复杂区域和平坦区域。
3. 灵活性：
   • CTU支持多种预测模式（如平面预测、直流预测、3D预测等），并允许灵活选择块大小和形状，以适应不同的图像特征。

总结

CTU作为H.265/HEVC的核心技术之一，通过灵活的四叉树结构和多样的编码策略，实现了高效的视频压缩。其设计不仅提高了压缩效率，还优化了图像质量，是现代视频编码技术的重要组成部分
